Katalogas > Aplinkos monitoringas > Kietųjų dalelių paėmimo įranga > Rankinis gravimetrinis metodas

   Ėminių ėmimo įranga skirta kietųjų dalelių bandinių paemimui iš dujų srauto ortakiuose ir dūmtakiuose, vidinio filtravimo būdu pagal LST EN 13284-1

 (Stacionariųjų šaltinių išmetamieji teršalai. Mažos masės dulkių koncentracijos nustatymas. 1 dalis. Rankinis gravimetrinis metodas.)

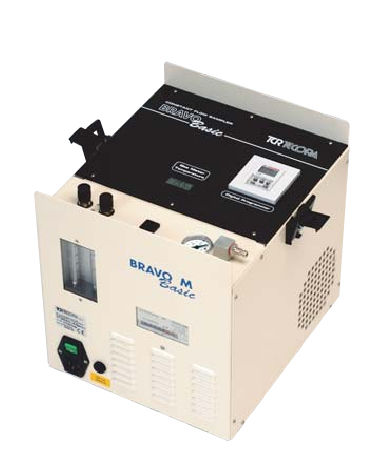

 Bravo Basic

BRAVO BASIC M oro mėginių paėmimo aspiratorius



 Pagrindinės charakteristikos:

-      Platus oro srauto nustatymo intervalas.

-      Pastovaus ir nepulsuojančio oro srauto palaikymas.

-      Integruotas sausų dujų tūrio matuoklis su skaitliuku.

-      Programuojamas savaitės darbo režimas.

-      Skaitmeninis termometras.

-      Atskiras įjungimo mygtukas.













     BRAVO yra aspiratorius, skirtas kietųjų dalelių paėmimui kamine ar aplinkos ore, taip pat gali būti naudojamas dujų mėginio paėmimui į vamzdelius ar TEDLAR maišus. Jame integruotas skaitmeninis laikrodis, leidžiantis nustatyti siurblio įjungimo ar išjungimo laiką. Skaitmeninis termometras leidžia nustatyti sausų dujų tūrio matuoklyje registruojamą temperatūrą. Norimas oro srautas yra nustatomas ir nuskaitomas per integruotus rotametrus. Viršutinėje dalyje esantis manometras leidžia nustatyti slėgių skirtumus ir vykdyti sistemos sandarumo testą.



Taikymo sritys:

-      rankinis izokinetinis kietųjų dalelių paėmimas kamine su oro srauto matuokliu,

-      dioksinų ir furanų mėginio paėmimas,

-      sunkiųjų metalų ir Hg mėginio paėmimas,

-      oro mėginių ėmimas naudojant sorbento vamzdelius ar TEDLAR maišus.





   Taip pat yra galimybė rinktis ir BRAVO PLIUS M bei BRAVO PLIUS H modelius, kuriuose yra integruotas mikroprocesorius, suteikiantis pažangesnio programavimo galimybę. BRAVO PLIUS modeliuose yra integruotas skystųjų kristalų ekranas, 60 matavimų vidinė atmintis, USB jungtis su kompiuteriu ir galimybė prijungti priedus prie nuoseklaus dujų mėginio ėmimo modulio.










Techninės charakteristikos

Bravo Basic M

Bravo Basic R

Bravo Basic H

Oro srauto intervalas

0,1 – 35 l/min

0,2 – 35 l/min

1 - 60 l/min

Oro srautas nenaudojant priedų

40 l/min

50 l/min

100 l/min

Siurblio tipas

Membraninis

Rotorinis

Rotorinis

Sausų dujų matuoklio maksimalus pralaidumas

3 m3/h

6 m3/h

6 m3/h

Maitinimas

220 Vac, 50 Hz

Matmenys

280 x 320 x 305 mm

Aspiratoriaus kat. Nr.

AA99-000-0020SP

AA99-000-0040SP

AA99-000-0030SP





Darbo priedai:



  1. Įėjos antgalių rinkinys (7 vnt) Antgaliai_7

Skirtingo skersmens , smaiūls, aptakios formos ir neturintys netolygumq antgaliai.

Mažiausias antgalio vidinis skersmuo yra 4mm. Likusieji antgaliai -5,6,7,8,10,12mm, su jais būtu užtikrintos ėminių ėmimo izokinetiškuo sąlygos, imant ėminius dūmtakiuose kur dujų greitis yra 1-40 m/s, o siurbiamų dujų kiekis 5-30 l/min.

Antgalio ploto neapibrežtis yra ≤10%.

Antgaliai pagaminti iš korozijai i karščiui ( iki 350°C) AISI 316 nerūdijančio  plieno.





2.  Filtro laikiklis (47mm) vidiniam filtravimui ( iš AISI 316 nerūdijančio plieno).





Naudojami imant mėginius ant membraninių 37 mm ir 47 mm filtrų.

Filtro laikiklyje yra įrengiamas filtras su pofiltriu.

Filtro laikiklis ir pofiltrus pagaminti iš korozijai i karščiui ( iki 350°C) medžiagų.

Filtro laikikis ir pofiltris suprojektuoti taip, kad nebūtų dujų sūkurių šalia sandariklių.

     Vertical filter



  3.  Filtrai

Membraniniai filtrai kurių diametras 47mm skersmens.

Filtro medžiaga ( stiklo ploštas) ne reaguoja su komponentais esančiais siurbiamose dujose iš dūmų kanalų ir nesugarti jų.

Filtro efektyvumas (bandymo aerozolis 0,3µm) >99,0 %.

Filtro darbine temperatura iki +350 °C.





4.  Du skirtingų ilgių siurbimo vamzdeliai( iš AISI 316 plieno) :

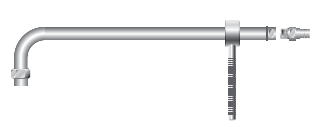

vienas vamzdelis kurio ilgis yra 50cm.;Curved probe





antras vamzdelis kurio ilgis yra 100cm.;   Exten_probe





Abu vamzdeliai pagaminti iš iš korozijai i karščiui ( iki 350°C) AISI 316 nerūdijančio plieno. Vidinis vamzdelių sienelių paviršius lygus ir tinkamai nupoliruotas. Vamzdelio konstrukcija sudaryti sąlygas lengvai jį valyti šepeciu ( yra komplekte).

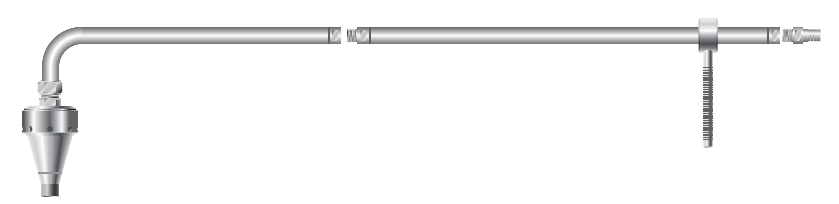

 Verical probe



5.       FLOWTEST oro srauto matuoklis



Pagrindinės charakteristikos



-      Atitinka standartus UNI EN 13284, ISO 9096, UNI 10169 ir EPA M2.

-      Tinkamas naudoti su įvairiais Pito vamzdeliais su integruotomis termoporomis.

-      USB jungtis duomenų perdavimui.

-      Grafinis duomenų vaizdavimas.

-      Aukšto jautrumo slėgio jutiklis su temperatūros kompensacija.

-      Atmintyje išlaikomi standartinių kaminų parametrai.

-      Duomenų išsaugojimas papildomame USB rakte (pateikiamas su prietaisu).

-      Maitinamas AA tipo šarminėmis baterijomis.

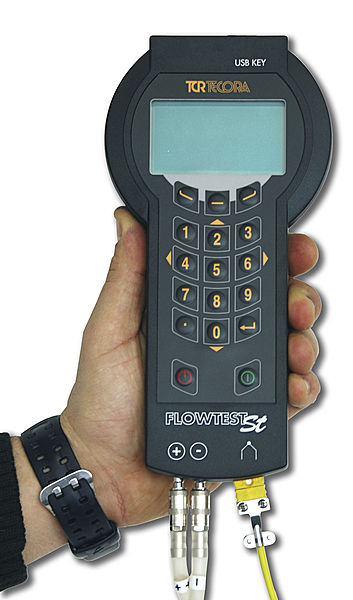

Flowtest





Prietaisas leidžia greitai ir nesunkiai matuoti oro srautą ir temperatūrą, tai pat išsaugoti rezultatus standartiniame USB rakte.

Naudojamas standartinis dokumentų formatas, kurį palaiko pagrindinės kompiuterio programos.

Galimybė įsigyti prietaisą su gamykliniu kalibravimo sertifikatu.

Kiekvienas prietaiso jutiklis yra kalibruojamas atskirai, pagal tarptautinius galiojančius standartus.



6.       Pito vamzdelis S tipo su termopora



   Pito vamzdelis S tipo su termopora skirtas dujų temperatūros nustatymui ir gali būti lengvai pritvirtinamas prie kaitinamo zondo. Galimi Pito vamzdeliai, kurių bendras ilgis siekia nuo 1 m iki 3 m.

  Pito vamzdelio antgalis gali būti atskiriamas nuo pagrindinės dalies nustatant kalibravimo faktorių ar keičiamas nauju, esant antgalio defektui.

Antgaliai yra ''S'' ir ''L'' tipo - ''S'' tipo antgaliai yra trumpesni ir naudojami išorinio filtravimo metu, tuo tarpu ''L'' tipo antgaliai yra ilgesni ir naudojami vidinio filtravimo metu.



Jeigu vidinio filtravimo metu yra naudojamas  integruotas zondas, jo viduje jau yra įmontuota pagrindinė Pito vamzdelio dalis, o zondo išorėje matomas tik antgalis, kuris gali būti keičiamas.

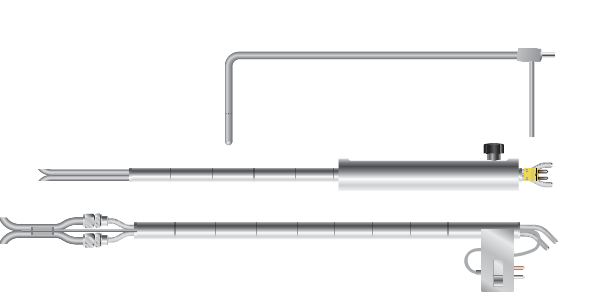

                 Pitot tubes



7.       Nešiojama vėsinimo ir kondensato surinkimo sistema



   Nešiojamas šaldymo ir kondensacijos modulis sudarytas keturių stiklinių indų, sujungtų tarpusavyje. Jie yra įdedami į metalinį stovą ir patalpinami į izoterminę dėžę. Šaldymui yra naudojamas šaltas vanduo arba vandens ledukai.



 Šaldymo sistemą rekomenduojama naudoti aspiratoriaus apsaugai dėl aukštos paimamo oro temperatūros, galinčios pažeisti prietaisą.





           Cooling device

8.   Dvi lanksčios jungtys.



8.1.  Ne trumpesne kaip 3m ilgio skirta sujungti siurbimo vamzdeliui su vėsinimo ir kondensavimo sistema.

8.2.   Ne trumpesne kaip 1m ilgio skirta sujungti vėsinimo ir kondensavimo sistema su dujų siurbimo bloku. Darbine temperatūra nuo 40+80°C.





9.       Fiksatorius zondui kamine



     Skirtas įdėti ir užfiksuoti zondui kamine. Gali būti naudojamas tiek dirbant vidinio filtravimo metodu (angl. in stack), tiek išorinio filtravimo metodu (angl. out stack).

   Laikiklio ilgis yra pasirenkamas atsižvelgiant į zondo ilgį. Laikiklis tinkamas naudoti su bet kokio tipo zondu, siūlomu firmos TCR Tecora.
